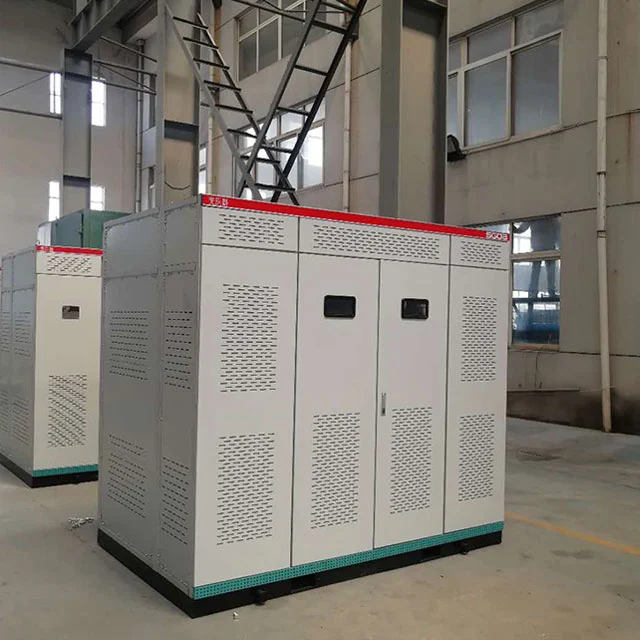

50kva Dry Transformer

Ang dry-type na konstruksyon ng transformer ay isang pangunahing tampok, na gumagamit ng mataas na kalidad, flame-retardant na materyales upang i-encapsulate ang core at windings. Tinatanggal nito ang pangangailangan para sa insulating oil, na ginagawang mas ligtas na patakbuhin ang transpormer at mas madaling mapanatili. Binabawasan din ng tuyo na disenyo ang panganib ng pagtagas ng langis at sunog, na nagpapahusay sa pangkalahatang kaligtasan at pagiging maaasahan.

Ang kahusayan ay isa pang tanda ng SGOB 50kva Dry Transformer. Ito ay idinisenyo upang mabawasan ang pagkawala ng enerhiya sa panahon ng paglipat ng kuryente, na tinitiyak na ito ay gumagana sa pinakamainam na antas. Nag-aambag ito sa pagtitipid sa gastos sa mga singil sa kuryente at binabawasan ang environmental footprint ng end-user.

Sa mga tuntunin ng disenyo, ang transpormer ay compact at makinis, sumasakop sa kaunting espasyo habang pinapadali ang madaling transportasyon at pag-install. Ginagawa nitong perpekto para sa mga pag-install sa mga nakakulong na lugar, na binabawasan ang kabuuang gastos at oras ng pag-install.

Ipinagmamalaki din ng SGOB 50kva Dry Transformer ang mga advanced na sistema ng proteksyon, kabilang ang overcurrent, overvoltage, at mga temperature relay. Ang mga feature na ito ay nagbibigay ng komprehensibong proteksyon laban sa mga pagkakamali at anomalya, na tinitiyak ang kaligtasan ng mga tauhan at kagamitan at pinipigilan ang potensyal na downtime at pinsala.

Ang transpormer ay binuo gamit ang mga de-kalidad na materyales at precision engineering, na ginagawa itong matibay at maaasahan sa pinakamahirap na kapaligiran. Tinitiyak ng matatag na konstruksyon nito ang pangmatagalang pagganap at pinapaliit ang pangangailangan para sa pagpapanatili at pagkukumpuni.

Higit pa rito, ang SGOB 50kva Dry Transformer ay nag-aalok ng mga nako-customize na opsyon para matugunan ang mga partikular na pangangailangan ng kuryente at mga pangangailangan sa aplikasyon. Kabilang dito ang iba't ibang antas ng boltahe, input at output na koneksyon, at mga mounting configuration, na tinitiyak ang tuluy-tuloy na pagsasama sa kasalukuyang electrical infrastructure ng end-user.

MGA TAMPOK NG PRODUKTO

Ang epoxy resin cast 50kva Dry Transformer na ginawa ng Shanghai Industrial Transformer Co., Ltd. ay binuo at idinisenyo sa pakikipagtulungan sa Shenyang Transformer Research Institute sa pamamagitan ng pagpapakilala ng advanced na dayuhang teknolohiya. Ang index ng pagiging maaasahan ng produkto ay umabot sa internasyonal na advanced na antas.

Ang SGOB 50kva Dry Transformer ay ligtas, flame-retardant at fire-proof, pollution-free, at maaaring direktang i-install sa load center. Ito ay walang maintenance, madaling i-install, may mababang komprehensibong gastos sa pagpapatakbo, mababang pagkawala, mahusay na moisture-proof na pagganap, maaaring gumana nang normal sa 100% na kahalumigmigan, at maaaring magamit nang walang pre-drying pagkatapos ng shutdown. Ito ay may mababang partial discharge, mababang ingay, malakas na function ng pagwawaldas ng init, at maaaring gumana sa 150% rated load sa ilalim ng sapilitang mga kondisyon ng paglamig ng hangin.

Ang SGOB 50kva Dry Transformer ay malawakang ginagamit na ngayon sa matataas na gusali, sentro ng komersyo, paliparan, istasyon, pantalan, subway, pabrika, mga istasyon ng pamamahagi sa ilalim ng lupa, mga platform ng pagbabarena ng langis sa malayo sa pampang, mga planta ng kuryente at iba pang mga lugar na may malupit na kapaligiran at mga kondisyon ng paggamit.

Mga pangunahing materyales at tampok

Gumagamit ang coil ng F-class insulated copper wire bilang conductor at glass fiber at epoxy resin composite material bilang insulation. Ang expansion coefficient nito ay malapit sa copper conductor at may magandang impact resistance, temperature change resistance at crack resistance. Ang lahat ng mga bahagi ng glass fiber at epoxy resin ay self-extinguishing at hindi patuloy na masusunog. Kasabay nito, ang mataas na boltahe na coil ay inihagis gamit ang epoxy resin sa ilalim ng 1mbar vacuum state, at walang mga bula sa loob ng coil, na tinitiyak na ang bahagyang discharge ng coil ay maliit. Kasabay nito, ang pagkawala ng transpormer ay epektibong nabawasan.

The iron core of the transformer is made of 30EH120 series of high-permeability cold-rolled silicon steel sheets with orderly grain orientation imported from Nippon Steel, Japan, with 45° full-bevel joints and four-level step-by-step stacking. The surface of the iron core is sealed with insulating resin paint to prevent moisture and rust, and the two clamps and fasteners have anti-corrosion protective layers. The entire iron core adopts a non-stacked iron yoke and steel pull plate structure, which effectively reduces no-load loss, no-load current and iron core noise.

Para sa mababang boltahe at mataas na kasalukuyang coils, ang short circuit stress ay malaki kapag ang short circuit ay nangyayari, at ang bilang ng mga low voltage turn ay maliit. Ang mas malaki ang mababang boltahe na kasalukuyang ay, mas kitang-kita ang problema ng hindi matatag na pagliko ng ampere kapag ginamit ang uri ng wire winding. Kailangan ding isaalang-alang ang problema sa pagwawaldas ng init. Sa oras na ito, ang paggamit ng foil winding para sa mababang boltahe ay maaaring mas mahusay na malutas ang mga problema sa itaas. Una sa lahat, ang mga produkto ng foil ay walang axial turns at axial winding spiral angles. Ang mga ampere-turn ng mataas at mababang boltahe na windings ay balanse, at ang axial stress ng transpormer ay maliit kapag may short circuit. Pangalawa, dahil sa manipis na pagkakabukod nito, ang mga multi-layer na air duct ay maaaring itakda sa kalooban sa proseso, at ang problema sa pagwawaldas ng init ay mas mahusay na nalutas. Ang panloob na welding ng coil ay gumagamit ng xenon protection welding sa ganap na awtomatikong foil winding machine, na may mataas na katumpakan, mababang welding resistance, at walang panlabas na proseso ng welding. Ang pagkakabukod ng DMD ay ginagamit sa pagitan ng mga paikot-ikot na layer, at ang mga dulo ay tinatakan at pinagaling ng dagta pagkatapos ng paikot-ikot.

Ang cross-flow top-blowing cooling fan ay pinagtibay, na may mga katangian ng mababang ingay, mataas na presyon ng hangin, magandang hitsura, atbp, at pinahuhusay ang overload na kapasidad ng transpormer. Ang kontrol ng temperatura ay gumagamit ng isang matalinong controller ng temperatura upang mapabuti ang kaligtasan at pagiging maaasahan ng operasyon ng transpormer.

DESCRIPTION NG PRODUKTO

Ang epoxy resin insulated dry type transpormer ay napaka-ligtas na produkto. Maaari itong direktang mai-install sa load center. Ito ay mahusay na gumagana sa 100% humidity environment nang walang pre-drying. Ito ay malawakang ginagamit sa mga constructions field, commercial center, airport, station, port, subway, factory, underground power distribution station, offshore oil drilling platform, power plant atbp.

MGA TAMPOK NG PRODUKTO

● Lumalaban sa sunog

● Moisture resistance

● Madaling pagpapanatili at pag-install

● Tumatakbo nang maayos sa mga mahirap na kondisyon sa kapaligiran

● Produktong hindi nakakadumi

● Mababang pagkawala sa panahon ng komprehensibong operasyon

MGA PARAMETER

PROFILE NG KOMPANYA

Shanghai Industry Transformers Co., Ltd (SGOB) is a full-range supplier of electrical distribution equipment. Our products include:

● Oil-immersed transformers

● 35KV oil-immersed na mga transformer

● Expoxy resin insulation dry-type na power transformer

● Amorphous alloy distribution transformer

● Mga transformer ng photovoltaic

● Wind power transformer

● Box-style substation transformers

Ang aming kumpanya ay itinatag noong 2007 at ngayon ay may 40,000sqm workshop at higit sa 200 empleyado. Ang aming mga produkto ay malawakang ginagamit sa malawak na hanay ng mga industriya tulad ng pagbuo at pamamahagi ng kuryente, produksyon ng karbon, metalurhiya, langis at gas, kemikal, konstruksyon, daungan, paliparan, riles at imprastraktura ng munisipyo.

Gumagawa din kami ng mga kaugnay na kagamitan tulad ng mga de-koryenteng cabinet at enclosure, mga switchgear box Sa kasalukuyan, pinapalawak namin ang aming linya ng produkto sa iba pang mga lugar na nauugnay sa kuryente tulad ng mga hot shrink connector, mga kable ng kuryente at nauugnay na mekanikal na kagamitan atbp. Ang aming layunin ay bumuo ng isang one-stop platform ng supply ng mga de-koryenteng kagamitan at bahagi para sa aming pandaigdigang customer base.

Umaasa kami sa aming mahigpit na sistema ng kontrol sa kalidad upang maihatid ang pinakamataas na kalidad ng mga produkto. Sa aming 200 empleyado, 46 ​​ang karanasan ng mga inhinyero. Kasama sa aming sistema ng kalidad ang mga kwalipikasyon para sa:

● National Transformers Quality Supervision Center ng China

● ISO-9001:2008 Quality Management System

● ISO-14001:2004 Environmental Management System

● OHSMS18000 Health and Safety System

Ang aming mga Patent:

Ang aming mga kakayahan sa paggawa at kalidad ng pagsubok ay kinabibilangan ng:

● Awtomatikong foil winding

● Digital silicone steel sheeting at slitting

● Ganap na awtomatikong vacuum drying oven at linya ng barnis

● HAEFLY partial discharge tester

● HAEFLY power analyzer

● HAEFLY harmonic analyzer

Ang resulta ay isang napakahusay na produkto ng mataas na kahusayan, mas mababang power dissipation at mababang ingay upang mapakinabangan ang iyong pamumuhunan sa imprastraktura.
