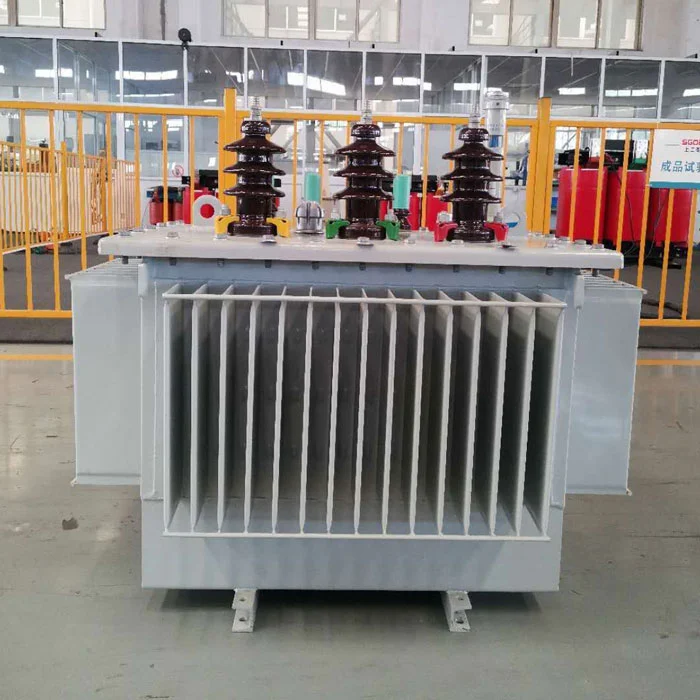

Nagbibigay ang Shanghai Industrial Transformer Co., Ltd. ng 80 kVA Oil Immersed Transformer Para sa Commercial Power Distribution. Pangunahing aplikasyon: step-down mula 10kV/20kV hanggang 0.4kV para sa mga komersyal na pasilidad. No-load loss 0.18kW, load loss 1.05kW. Taunang gastos sa kuryente approx. $420 sa 50% average na load. 540kg kabuuang timbang.
Tagagawa:Shanghai Industrial Transformer Co., Ltd. (Est. 2007)
Ang80 kVA Oil Immersed Transformer Para sa Commercial Power Distributionay isang karaniwang detalye para sa maliliit hanggang katamtamang komersyal na mga pasilidad kabilang ang mga convenience store (300-500m²), mga klinika ng komunidad, maliliit na hotel (20-30 silid), at mga light manufacturing workshop na may kabuuang konektadong load sa pagitan ng 150-250 amperes sa 0.4kV.
| Uri ng kagamitan | Dami | Subtotal load (kVA) |
|---|---|---|
| LED lighting (100W bawat isa) | 100 kabit | 10 |
| HVAC (5kW paglamig bawat isa) | 4 na yunit | 20 |
| Elevator (7.5kW) | 1 unit | 8 |
| Point-of-sale system + IT | 10 workstation | 5 |
| Pagpapalamig (komersyal na mga cooler) | 6 na yunit | 12 |
| Sari-saring saksakan | - | 15 |
| Kabuuang karaniwang pagkarga | 70 kVA | |
| margin ng kaligtasan | 10 kVA |
Sinusuportahan ng 80 kVA Oil Immersed Transformer na ito Para sa Commercial Power Distribution ang karaniwang komersyal na halo sa itaas na may 10-15% na reserbang kapasidad para sa pagpapalawak sa hinaharap.
| Na-rate na kapasidad | 80 kVA |
| Pangunahing boltahe | 10 ±2×2.5% / 20 kV |
| Pangalawang boltahe | 400V / 230V tatlong yugto |
| Dalas | 50 Hz |
| Pangkat ng koneksyon | Dyn11 (karaniwan) |
| Walang-load na pagkawala (sinusukat) | ≤0.18 kW (karaniwang 0.176-0.179) |
| Pagkawala ng load @75°C | ≤1.05 kW |
| Impedance | 4% |
| Walang-load na kasalukuyang | ≤1.7% (karaniwang 1.5-1.6%) |
| Kabuuang masa | 540 kg (mass ng langis humigit-kumulang 105 kg) |
| Mga sukat ng pagpapadala | 950 × 600 × 1250 mm (crated) |
| Paraan ng paglamig | ONAN (Oil Natural Air Natural) |
| Antas ng ingay sa 1m na distansya | ≤55 dB(A) |
| Parameter | Average na pagsubok sa pabrika | limitasyon ng IEC | Katayuan |
|---|---|---|---|
| Walang-load na pagkawala | 0.177 kW | 0.20 kW (max) | 11.5% sa ibaba ng limitasyon |
| Pagkawala ng load | 1.04 kW | 1.10 kW | 5.5% sa ibaba ng limitasyon |
| Walang-load na kasalukuyang | 1.55% | 2.0% | 22.5% sa ibaba ng limitasyon |
Batayan sa pagkalkula: 80kVA transformer na tumatakbo sa 50% average load (40 kVA), power factor 0.85, oras ng pagpapatakbo 5,840 oras/taon (16h/araw × 365 araw), rate ng kuryente $0.12/kWh.
| Uri ng pagkawala | Power (kW) | Taunang enerhiya (kWh) | Taunang gastos |
|---|---|---|---|
| Walang-load na pagkawala (24/7) | 0.18 | 1,577 | $189 |
| Pagkawala ng load (sa 50% load) | 1.05 × (0.5)² = 0.26 | 1,518 | $182 |
| Kabuuan | 0.44 avg | 3,095 | $371 |
Sa 60% average load (48 kVA), ang taunang gastos ay tumataas sa humigit-kumulang $440.
Ang mga komersyal na transformer ay madalas na naka-install malapit sa mga inookupahang espasyo. Mga pinagmumulan ng ingay at pagpapagaan dito80 kVA Oil Immersed Transformer Para sa Commercial Power Distribution:
| Pinagmumulan ng ingay | Kontribusyon | Pagbabawas sa modelong ito |
|---|---|---|
| Core magnetostriction | 70% | Nabawasan ang density ng flux sa 1.65T (kumpara sa 1.70T na pamantayan) |
| Cooling fan (kung nilagyan) | 0% | Walang tagahanga – ONAN lang |
| Panginginig ng boses | 20% | Mga anti-vibration pad sa pagitan ng core at tank |
| Magnetic na ugong | 10% | Step-lap core joints |
| Uri ng pasilidad | Karaniwang max na demand | Inirerekomendang rating | Bakit |
|---|---|---|---|
| Maliit na convenience store (200m²) | 25-35 kVA | 50kVA | 80kVA sobrang laki |
| Supermarket (500m²) | 55-70 kVA | 80kVA | Tumutugma sa karaniwang pagkarga |
| Maliit na hotel (25 kuwarto) | 50-65 kVA | 80kVA | Nagbibigay-daan para sa AC load peak |
| Klinikang pangkalusugan ng komunidad | 40-60 kVA | 80kVA | Surge margin ng mga kagamitang medikal |
| Light machine shop (3-5 machine) | 50-75 kVA | 80kVA | Agos ng pagsisimula ng motor |
| Gusali ng opisina (1500m²) | 60-85 kVA | 100kVA | 80kVA borderline |
Kung ang iyong peak demand ay lumampas sa 70 kVA para sa higit sa 4 na tuloy-tuloy na oras, piliin ang 100kVA sa halip.
| Kinakailangan | Itong 80kVA unit | Mga Tala |
|---|---|---|
| Kailangan ang floor area | 0.45 m² (870×510mm) | Plus 600mm front access |
| Pag-load sa sahig | 540kg + naglalaman ng langis | 1,000 kg/m² minimum |
| Taas ng kisame | 2.2 m pinakamababa | Para sa bushing access |
| Pagbubukas ng bentilasyon | 0.15 m² pumapasok + labasan | Likas na kombeksyon |
| Proteksyon sa sunog | IEC 60076-12 compliant na silid | Mandatory para sa panloob na puno ng langis |
| Pag-alis mula sa mga nasusunog | 1.5 m | Bawat NFPA 70 |
Ang bawat 80 kVA Oil Immersed Transformer Para sa Commercial Power Distribution ay nagpapadala ng test report na naglalaman ng mga sinusukat na halaga na ito (hindi lang "pass/fail"):
Makakatanggap ang mga mamimili ng ulat na PDF na may serial number na masusubaybayan sa production batch.
Nagpadala ang Shanghai Industrial Transformer Co., Ltd. ng 47 unit ng 80kVA (S11-M-80/10) sa pagitan ng Enero 2024 at Enero 2026.
Ang mga unit na ito ay naihatid sa mga customer sa Pilipinas (12 units), Indonesia (8 units), Nigeria (6 units), Vietnam (5 units), at domestic China (16 units). Ang impormasyon sa pakikipag-ugnayan para sa mga reference na customer ay maaaring ibigay sa ilalim ng kasunduan sa pagiging kumpidensyal.
Ito80 kVA Oil Immersed Transformer Para sa Commercial Power Distributionnaghahatid ng average na walang-load na pagkawala na sinusukat ng pabrika na 0.177kW, antas ng ingay na ≤55 dB(A), at zero warranty claim sa 47 unit na naipadala. Ito ay angkop para sa mga supermarket, maliliit na hotel, at magaan na komersyal na pasilidad na nangangailangan ng 150-250A na serbisyo sa 0.4kV.
