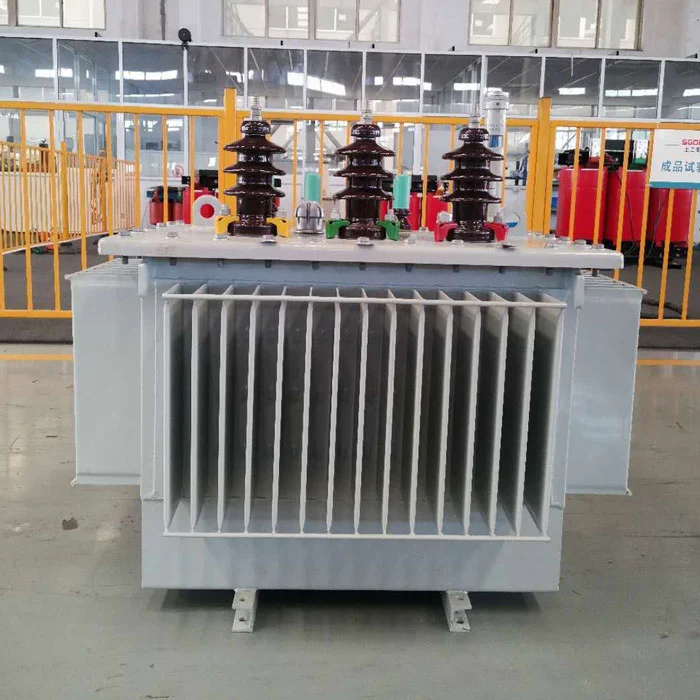

Ang80kva langis na nalubog na transpormeray isang selyadong aparato ng conversion ng kapangyarihan na itinayo gamit ang isang malamig na rolyo na silikon na bakal at mga paikot-ikot na tanso na walang oxygen. Nagtatampok ito ng isang disenyo ng spiral coil na may pahaba na mga channel ng langis upang mapahusay ang panloob na pagwawaldas ng init. Ang isang short-circuit-resistant na istraktura ay nagpapatibay sa pagtatapos ay sumusuporta upang maprotektahan laban sa lumilipas na kasalukuyang mga surge. Ang isang nakalaang mekanismo ng pag -aangat at sistema ng pagpoposisyon ay matiyak ang katatagan ng transportasyon.
Ang80kva langis na nalubog na transpormerMaaaring magamit sa mga sistema ng pamamahagi ng kuryente sa lunsod upang mapaglabanan ang pagbabagu-bago ng pag-load ng araw, at tinitiyak ng pag-iwas ng init ng langis ang patuloy na pagpapatakbo ng buong pag-load. Ang istraktura na lumalaban sa kaagnasan ay epektibong hinaharangan ang kaagnasan ng spray ng asin sa mga kahalumigmigan na lugar ng baybayin.
Ang pinatibay na disenyo ng agwat ng langis ng pagkakabukod para sa mga lugar na may mataas na taas ay binabawasan ang panganib ng paglabas ng mababang presyon.
| Modelo | Kapasidad (KVA) |
HV (KV) |
Lv (KV) |
Walang pagkawala ng pag -load (KW) |
Impendence (%) |
Timbang (Kg) |
Sukat (L*w*h mm) |
| S11-M-30/10 | 30 | 6-20 | 0.2-0.4 | 0.10 | 4 | 325 | 750*470*930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800*490*1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840*500*1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870*510*1130 | ||
| S11-M-100/10 | 100 | 0.20 | 4 | 605 | 890*520*1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920*590*1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110*580*1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160*620*1225 | ||
| S11-M-250/10 | 250 | 0.40 | 4 | 1100 | 1230*660*1270 | ||
| S11-M-315/10 | 315 | 0.48 | 4 | 1250 | 1250*680*1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380*750*1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430*770*1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560*865*1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620*880*1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830*1070*1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850*1100*1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950*1290*1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090*1290*1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140*1340*1910 | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980*2050*2400 |
Ang mga natunaw na sangkap ng gas ay regular na nasuri ng pagsusuri ng chromatographic, at ang panloob na diagnosis ng kasalanan ay isinaaktibo kapag ang mga konsentrasyon ng acetylene ay hindi normal. Ang antas ng langis ay sinusubaybayan gamit ang isang dalawang kulay na tagapagpahiwatig ng window, at ang isang alarma sa emergency ay na-trigger kapag bumagsak ang antas ng langis. Ang taunang pagsubok sa lakas ng dielectric na lakas ay isinasagawa, at ang pagsasala ng langis ng vacuum ay isinasagawa kapag bumagsak ang boltahe ng breakdown sa ilalim ng threshold.
Matagal na operasyon sa ibaba ng isang tiyak na rate ng pag -load na nagresulta sa mababang temperatura ng langis sa isang80kva langis na nalubog na transpormer, humahantong sa pagsusuri ng tubig at nabawasan ang lakas ng pagkakabukod. Ang regular na pag-init ng buong pag-load ay kinakailangan upang mapanatili ang solubility ng tubig sa langis. Ang awtomatikong pag -init ay dapat na maisaaktibo sa panahon ng pag -shutdown ng taglamig upang mapanatili ang temperatura ng langis.
Agad na magsagawa ng isang paikot -ikot na pagsubok ng dalas ng pagtugon sa dalas at ihambing ito sa isang sanggunian na sanggunian. Suriin ang pag-aalis ng mga hold-down bolts sa pamamagitan ng pag-hang ng takip, at gumamit ng isang laser rangefinder upang mapatunayan ang mga sukat ng axial. Magsagawa ng isang walang-load na pagsubok upang masubaybayan para sa mga abnormal na pagkakaisa ng panginginig ng boses. Kung ang core ay saligan sa maraming mga puntos, i -dismantle at ayusin ang pagkakabukod.
