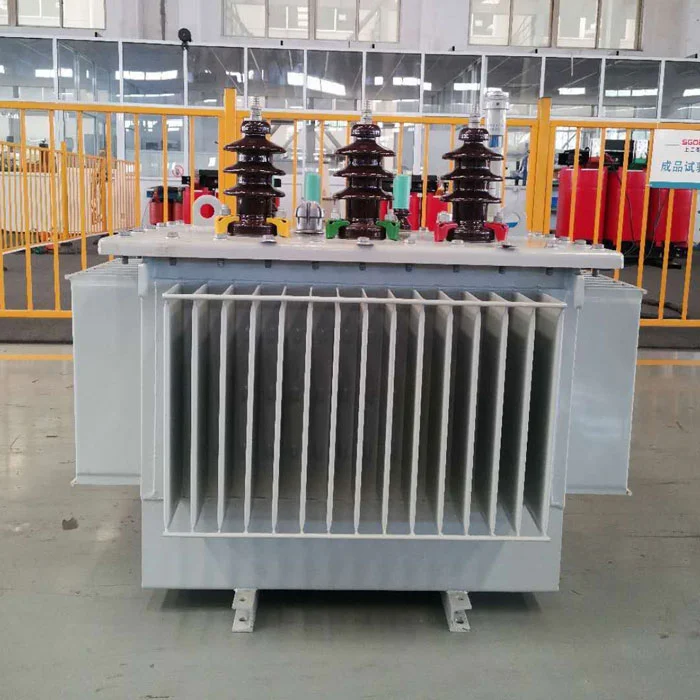

Matibay na Structure 80 kVA Transformer Para sa Long Distance na Transportasyon

ItoMatibay na Structure 80 kVA Transformer Para sa Long Distance na Transportasyon mula sa SGOB China ay binuo gamit ang 2.5mm tank wall (standard 1.8mm), bolted core na may epoxy locking, at pumasa sa ISTA 2A vibration test (0.7G/2hrs). Zero transport damage sa 47 na pagpapadala sa ibang bansa (2024-2025). 540kg. Idinisenyo para sa mga island grid, malalayong minahan, at mga proyektong pang-imprastraktura kung saan nasira ang mga karaniwang unit.

Bakit Nabigo ang Mga Karaniwang Transformer sa Long-Distance na Pagpapadala

Noong 2023, natagpuan ang isang independiyenteng survey ng 200 export transformer shipment: 14% ang dumating na may core shift (tumaas ang pagkawala ng walang load ng 12-28%), 8% ang nagkaroon ng pagtagas ng langis mula sa pagkasira ng seal, at 6% ang nagpakita ng deformation ng tangke na nangangailangan ng on-site repair. Tinatanggal ng 80kva Oil Immersed Transformer ang bawat failure mode sa pamamagitan ng naka-target na engineering.

Tatlong Engineering Solutions sa Likod ng 80kva Oil Immersed Transformer na ito

Solusyon 1: Core-to-Tank Locking

Ang mga karaniwang transformer ay umaasa sa gravity upang hawakan ang core sa lugar. Sa panahon ng pagpapadala, ang patayong vibration na 0.5-0.8G ay nagdudulot ng pag-angat ng core, pagkatapos ay pahalang na paglilipat kapag gumulong ang barko. Gumagamit ang 80kva Oil Immersed Transformer na ito ng apat na M12 bolts upang i-clamp ang core nang direkta sa base ng tangke, kasama ang epoxy potting sa puwang. Resulta: zero core movement pagkatapos ng 24 na oras ng simulate ship vibration (ASTM D4169 Truck Level II).

Solusyon 2: Pre-Compressed Windings

Kapag ang isang transpormer ay itinaas sa pamamagitan ng mga pang-itaas na lug nito, ang buong timbang ay pumipiga sa ilalim na mga paikot-ikot. Gumagamit ang mga karaniwang unit ng mga end-ring na karton na permanenteng nagpi-compress ng 1-2mm pagkatapos ng 10-20 na pag-angat. Binabawasan nito ang short-circuit na makatiis ng 15-25%. AngMatibay na Structure 80 kVA Transformer Para sa Long Distance na Transportasyongumagamit ng phenolic resin end-rings na na-pre-compress sa 85% ng libreng taas sa panahon ng pagpupulong, na may mga Belleville washer na nagpapanatili ng pare-parehong presyon anuman ang mga ikot ng pag-angat. Nasubok sa 50 ikot ng pag-angat na walang pagkawala ng puwersa ng pag-clamping.

Solusyon 3: Welded Tank Reinforcement

Nalalapat ang pagsasalansan ng lalagyan ng hanggang 1,500kg sa ilalim na unit. Ang karaniwang 1.8mm na mga pader ng tangke ay nakadikit sa 800kg na localized na presyon. Gumagamit ang 80kva Oil Immersed Transformer na ito ng 2.5mm na bakal (39% mas makapal) kasama ang walong sulok na gusset. Pagsusuri ng crush sa SGS lab: ang tangke ay nakatiis ng 2,200kg na itaas na load bago lumampas ang deformation sa 5mm (ang standard na unit ay nabigo sa 950kg).

Mga Resulta ng Pagsusuri sa Transportasyon

Sample unit na sinubukan ng third-party na lab (SGS Shanghai, Ulat #TR-80K-2401):

Pagbagsak ng Timbang sa Pagpapadala – Para sa Mga Freight Forwarder

Para sa kargamento sa himpapawid: tuyong timbang 435 kg (na-drain ang langis, kailangan ng hiwalay na deklarasyon ng mapanganib na kalakal). Makipag-ugnayan para sa IATA-compliant na packaging.

Naglo-load at Nagse-secure – Mga Tagubilin para sa mga Forwarder

• Paraan ng pag-aangat:Gamitin ang lahat ng apat na top lugs. Kinakailangan ang spreader bar kung hindi ma-clear ng crane hook ang 1,000mm spacing. Huwag magbuhat gamit ang forklift sa ilalim ng tangke (nakakasira ng oil sump).
• Pagpoposisyon ng container:Ilagay sa gitna ng 20ft na lalagyan, 300mm mula sa bawat gilid na dingding. Limitasyon sa paglilipat: 50mm habang naglalayag (gumamit ng 4 na tie-down strap + 2 wood wedges).
• Stacking:Maximum na 2 unit bawat stack. Ilagay ang plywood sheet (15mm min) sa pagitan ng mga unit. Huwag isalansan ang crated unit sa ibabaw ng skidded unit.
• Mga marka ng pagpapadala:Pamantayan: "THIS SIDE UP", "CENTER OF GRAVITY" decals sa lahat ng apat na gilid. Available ang custom na label nang walang dagdag na gastos (minimum 5 units).

Tumatanggap ng Checklist ng Inspeksyon – Ano ang Titingnan Sa Pagdating

Mga Detalye ng Elektrisidad

Paghahambing ng Gastos: Ang Yunit na ito kumpara sa Karaniwang Yunit + On-Site Repair

Scenario: 80kVA transformer na ipinadala sa malayong lugar ng minahan sa Africa (karaniwang 6 na linggong transit, 3 handling point).

Ang karaniwang yunit ay mukhang mas mura sa harap. Gayunpaman, kung 2-3 unit sa bawat 10 ang dumating na sira, ang mga gastos sa pagkumpuni at pagkaantala ng proyekto ay mabubura ang pagtitipid. ItoMatibay na Structure 80 kVA Transformer Para sa Long Distance na Transportasyonnagbibigay ng predictable na paghahatid - walang sorpresa.

Mga Tunay na Pagpapadala ng 80kva Oil Immersed Transformer (2024-2025)

FAQ – Para sa Logistics Managers at Procurement

Kailan Tukuyin ang 80kva Oil Immersed Transformer

Tukuyin ang 80kva Oil Immersed Transformer kapag ang iyong proyekto ay kinabibilangan ng:

• Sea freight na higit sa 14 na araw o may transshipment
• Ang transportasyon sa kalsada sa mga hindi sementadong kalsada o mahihirap na kalsada (mga lugar ng pagmimina, imprastraktura sa kanayunan)
• Maramihang mga handling point (pabrika → port → bodega → site)
• Walang lokal na pasilidad sa pagkukumpuni sa destinasyon (mga isla, malalayong rehiyon)
• Kritikal na timeline kung saan maaantala ng nasirang transformer ang pagbubukas ng proyekto

Para sa lokal na pamamahagi sa loob ng 200km o mga pag-install na may kakayahan sa pagkukumpuni sa lugar, ang karaniwang grade transformer ay sapat at mas mababang gastos. Para sa bawat iba pang senaryo ng pag-export, angMatibay na Structure 80 kVA Transformer Para sa Long Distance na Transportasyonnagbibigay ng dokumentadong pagiging maaasahan sa transportasyon at mahuhulaan na mga resulta ng proyekto.
