Bilang propesyonal na tagagawa, nais ng SGOB na magbigay sa iyo ng mataas na kalidad na 200KVA tatlong phase 50Hz dry type transpormer, na kung saan ay isang three-phase power conversion aparato nang walang likidong pagkakabukod ng likido. Idinisenyo para sa mga panloob at kapaligiran na sensitibong lugar, kabilang ito sa kategorya ng paghahatid ng kapangyarihan na walang pagpapanatili at pamamahagi ng pangunahing kagamitan sa pamamahagi.
Mataas na kalidad 200KVA Tatlong phase 50Hz dry type transpormer ay ginawa ng China Professional Tagagawa ng SGOB, na napagtanto ang pag -convert ng boltahe ng AC sa pamamagitan ng electromagnetic na prinsipyo ng induction, na -rate na kapasidad na umaangkop sa mga kinakailangan sa pamamahagi ng daluyan ng lakas, core at paikot -ikot ay nakapaloob sa solidong materyal na pagkakabukod.
Ang winding system ay nagpatibay ng tanso conductor at glass fiber reinforced epoxy resin composite pagkakabukod, na nabuo sa walang puwang na sealing body sa pamamagitan ng vacuum pressure casting.

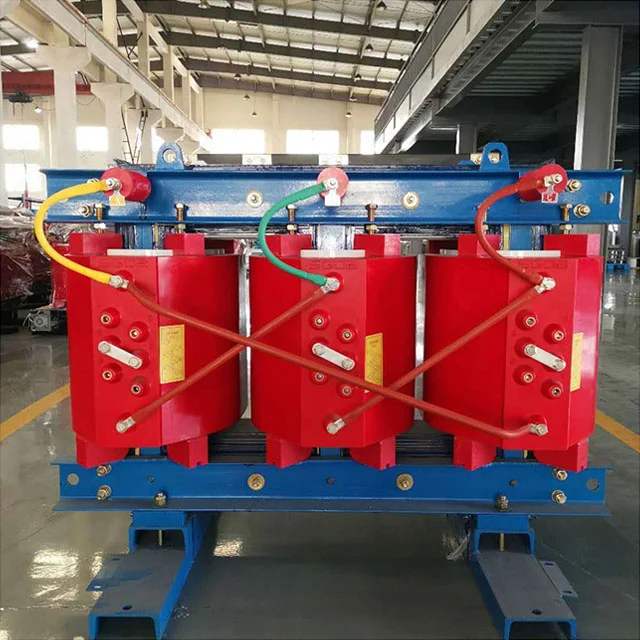

Ang core ng 200kva tatlong phase 50Hz dry type transpormer ay nagpatibay ng butil na oriented na silikon na bakal na sheet na may buong pahilig na lamination ng seam, at ang ibabaw ay pinahiran ng kahalumigmigan-patunay na insulating layer ng pintura. Ang heat dissipation channel ay idinisenyo na may three-dimensional na daanan ng honeycomb air, at ang pag-iwas ng init ay natanto nang aktibo sa tulong ng fan na kinokontrol ng temperatura.
Ang corrosion-resistant tanso bar para sa pagkonekta ng mga terminal, pagsuporta sa pag-access sa bidirectional cable. Ang shell ay nagpatibay ng malamig na pinagsama na teknolohiya ng spray ng bakal na plato, at ang interface ng pag -install ng shock absorber ay nakalaan sa ilalim.
Sa panahon ng operasyon, ang duct ng bentilasyon ay dapat na panatilihing walang alikabok, at ang akumulasyon ng alikabok sa bentilasyon ng bentilasyon ay dapat na linisin nang regular na may negatibong kagamitan sa pagkolekta ng alikabok. Suriin ang pag-fasten ng pagkonekta ng mga terminal minsan bawat anim na buwan, at muling i-lock ang mga ito sa pagkakasunud-sunod na may metalikang kuwintas. Ang pagsubok sa paglaban sa pagkakabukod ay dapat isagawa kapag ang kahalumigmigan ay mas mababa kaysa sa halaga ng limitasyon. Idiskonekta ang lahat ng mga panlabas na koneksyon bago pagsukat. Matapos ang biglaang pagkabigo ng kuryente, ang kagamitan ay pinahihintulutan na tumayo hanggang ang temperatura ay naaayon sa nakapaligid na temperatura bago mag -restart. Ang mga solvent ng kemikal ay ipinagbabawal para sa paglilinis ng ibabaw ng shell. Ang mga neutral na detergents lamang ang maaaring magamit upang punasan ito.
200kva Tatlong Phase 50Hz Dry Type Transformer ay ginagamit sa komersyal na kumplikadong pamamahagi ng silid, mataas na pagtaas ng emergency power supply system, ospital operating room backup circuit, data center na walang tigil na link ng suplay ng kuryente, katumpakan ng paggawa ng workshop pangunahing cable conversion node, port crane power distribution station at subway station control center at iba pang mga panloob na power hubs na nangangailangan ng sunog at proteksyon ng pagsabog.
Kung ikukumpara sa maginoo na mga dry-type na mga transformer, ang proseso ng paghahagis ng vacuum na 200kva tatlong phase 50Hz dry type transpormer ay nag-aalis ng agwat ng hangin sa loob ng mga paikot-ikot, at ang bahagyang paglabas ay makabuluhang mas mababa kaysa sa mga hindi na-selyong istruktura. Ang thermal expansion coefficient ng epoxy resin at tanso conductor ay naitugma upang maiwasan ang pag -crack ng layer ng pagkakabukod na sanhi ng thermal cycling. Ang kahusayan ng pagpapalitan ng init ng three-dimensional na istraktura ng dissipation ng init ay higit sa tradisyonal na planar fins, at ang pagtaas ng temperatura ay nabawasan sa ilalim ng parehong pag-load. Ang pangunahing teknolohiya ng lahat ng mga hilig na kasukasuan ay binabawasan ang pagkawala ng magnetic circuit, at ang kasalukuyang walang-load ay mas mahusay kaysa sa pangkalahatang antas ng industriya. Ang Rust Preventive Coating ng Protective Housing ay pumasa sa Salt Spray Accelerated Test, at walang panganib na kaagnasan para sa mga bahagi ng metal sa mga basa na kapaligiran.
| Modelo | Walang pagkawala ng pag -load (W) |
Pagkawala ng pagkarga (120%) |
Impendence (%) |
Noload kasalukuyang (%) |
Antas ng ingay (LPA) DB |
Timbang (Kg) |
| SC (B) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC (B) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC (B) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC (B) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC (B) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC (B) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC (B) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC (B) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC (B) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC (B) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC (B) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC (B) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC (B) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC (B) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC (B) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC (B) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC (B) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC (B) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC (B) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC (B) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| Modelo | Dimensyon (mm) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC (Z) (B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC (Z) (B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC (Z) (B) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC (Z) (B) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC (Z) (B) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC (Z) (B) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC (Z) (B) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC (Z) (B) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC (Z) (B) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC (Z) (B) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC (Z) (B) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC (Z) (B) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC (Z) (B) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC (Z) (B) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC (Z) (B) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC (Z) (B) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC (Z) (B) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC (Z) (B) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC (Z) (B) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC (Z) (B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| Modelo | Kapasidad (KVA) | Haba (Mm) |
Lapad (mm) | Taas (Mm) |
Longitudinal (mm) | Pahalang (mm) | Timbang (kg) |
| SC (Z) (B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC (Z) (B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC (Z) (B) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC (Z) (B) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC (Z) (B) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC (Z) (B) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC (Z) (B) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC (Z) (B) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC (Z) (B) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC (Z) (B) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC (Z) (B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC (Z) (B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC (Z) (B) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC (Z) (B) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC (Z) (B) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC (Z) (B) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC (Z) (B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC (Z) (B) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC (Z) (B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC (Z) (B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
Ang three-dimensional na istraktura ng paglamig ay nangangailangan ng karagdagang pagpapanatili?
Ang module ng fan ay nagpatibay ng disenyo ng selyo ng tindig, at maaaring mapalitan bilang isang buo pagkatapos ng naipon na oras ng operasyon ay umabot sa threshold, nang walang pagpapadulas at pagpapanatili.
Paano maiwasan ang kaagnasan ng terminal sa mga lugar ng baybayin na may mataas na fog ng asin?
Makipag-ugnay sa kalupkop ng 200kva tatlong phase 50Hz dry type transpormer ay isang nickel-zinc haluang multilayer composite na proseso na may opsyonal na mga manggas na proteksyon ng terminal na maaaring mai-install upang ibukod ang contact ng spray spray.
