Sa umuusbong na tanawin ng pamamahagi ng kuryente, ang mga tagagawa ay patuloy na nagbabago upang lumikha ng mga transformer na mas mahusay, maaasahan, at napapanatiling. Ang SGOB 315kva Dry Transformer ay naglalaman ng mga pagsulong na ito, na gumagamit ng mga advanced na materyales at teknolohiya upang mapabuti ang pagganap at mabawasan ang epekto sa kapaligiran.
Binabago ng integrasyon ng mga teknolohiyang smart grid at ng Internet of Things (IoT) ang industriya, na nagbibigay-daan sa malayuang pagsubaybay at predictive na pagpapanatili. Nagbibigay-daan ito sa mga end-user na i-optimize ang performance ng transformer, bawasan ang downtime, at pahabain ang habang-buhay nito, na nagpapahusay sa pangkalahatang kahusayan sa pagpapatakbo.

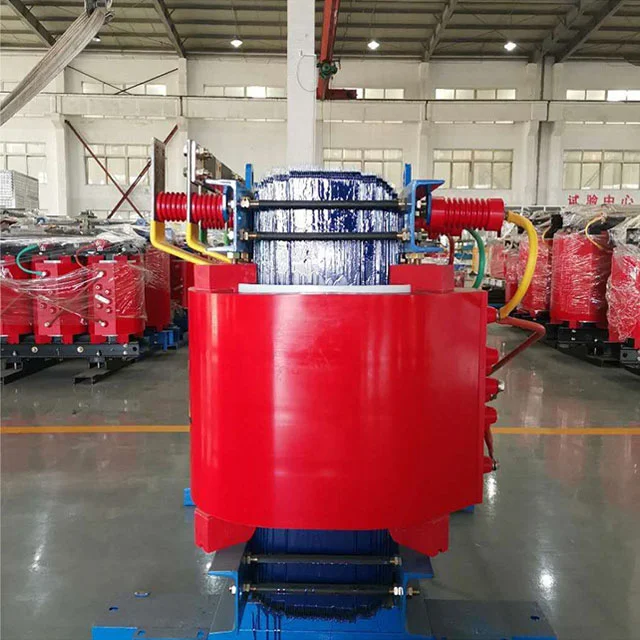

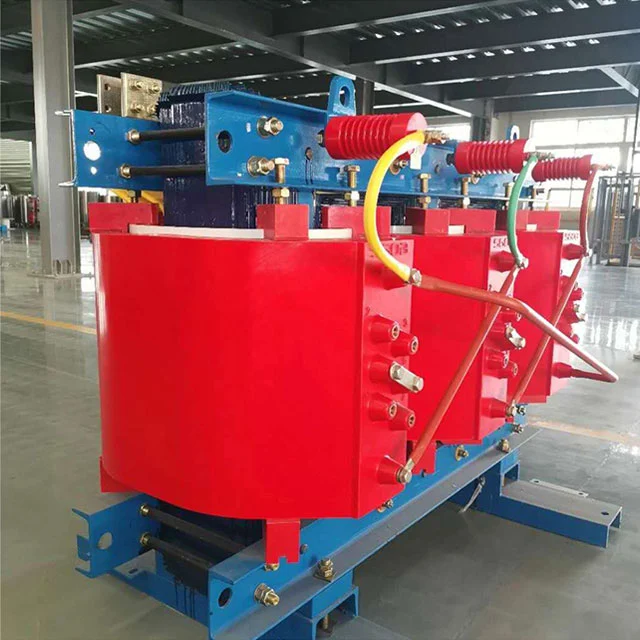

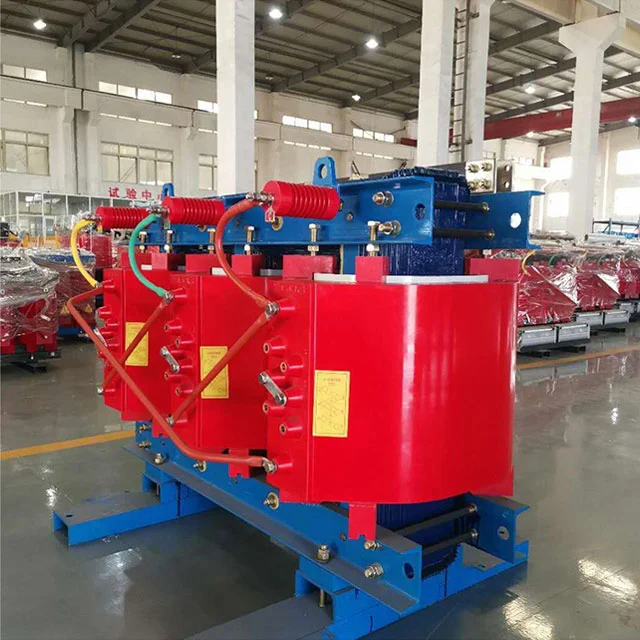

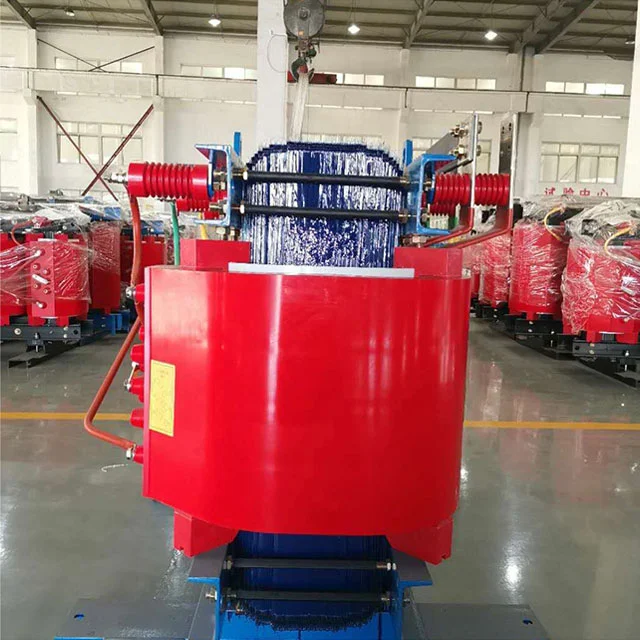

Ang SGOB 315kva Dry Transformer ay kumakatawan sa tuktok ng electrical engineering, na iniakma upang matugunan ang magkakaibang mga pangangailangan ng industriyal, komersyal, at institusyonal na sektor. Sa malakas na kapasidad ng kuryente na 315 kilovolt-amperes (kva), nag-aalok ang transpormer na ito ng walang kapantay na pagganap, pagiging maaasahan, at kahusayan sa iba't ibang mga aplikasyon ng pamamahagi ng kuryente.
Ang SGOB 315kva Dry Transformer, na ginawa ng isang kagalang-galang na tagagawa at supplier sa China, ay kumakatawan sa tuktok ng kahusayan sa electrical engineering. Ang mga transformer na ito ay inengineered na may katumpakan at cutting-edge na teknolohiya upang magbigay ng matatag, mahusay, at pangmatagalang solusyon sa kuryente. Bilang isang nangungunang manufacturer at supplier sa industriya, ginagarantiyahan ng kumpanya ang pinakamataas na pamantayan ng kontrol sa kalidad, na tinitiyak na ang bawat SGOB 315kva Dry Transformer ay nakakatugon o lumalampas sa mga internasyonal na detalye at inaasahan ng kliyente. Angkop para sa isang malawak na hanay ng mga aplikasyon, ang mga transformer na ito ay idinisenyo upang mapahusay ang pagiging maaasahan at kahusayan ng mga sistema ng pamamahagi ng kuryente sa buong mundo.
MGA TAMPOK NG PRODUKTO

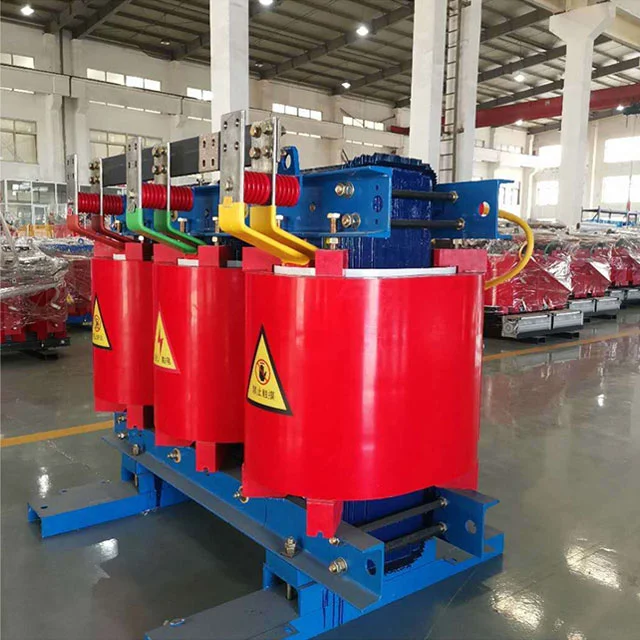

The epoxy resin cast 315kva Dry Transformer produced by Shanghai Industrial Transformer Co., Ltd. is developed and designed in cooperation with Shenyang Transformer Research Institute by introducing advanced foreign technology. The product reliability index has reached the international advanced level.
Ang SGOB 315kva Dry Transformer ay ligtas, flame-retardant at fire-proof, pollution-free, at maaaring direktang i-install sa load center. Ito ay walang maintenance, madaling i-install, may mababang komprehensibong gastos sa pagpapatakbo, mababang pagkawala, mahusay na moisture-proof na pagganap, maaaring gumana nang normal sa 100% na kahalumigmigan, at maaaring magamit nang walang pre-drying pagkatapos ng shutdown. Ito ay may mababang partial discharge, mababang ingay, malakas na function ng pagwawaldas ng init, at maaaring gumana sa 150% rated load sa ilalim ng sapilitang mga kondisyon ng paglamig ng hangin.
Ang SGOB 315kva Dry Transformer ay malawakang ginagamit na ngayon sa mga matataas na gusali, sentro ng komersyo, paliparan, istasyon, pantalan, subway, pabrika, istasyon ng pamamahagi sa ilalim ng lupa, mga platform ng pagbabarena ng langis sa malayo sa pampang, mga planta ng kuryente at iba pang mga lugar na may malupit na kapaligiran at mga kondisyon ng paggamit.
Mga pangunahing materyales at tampok

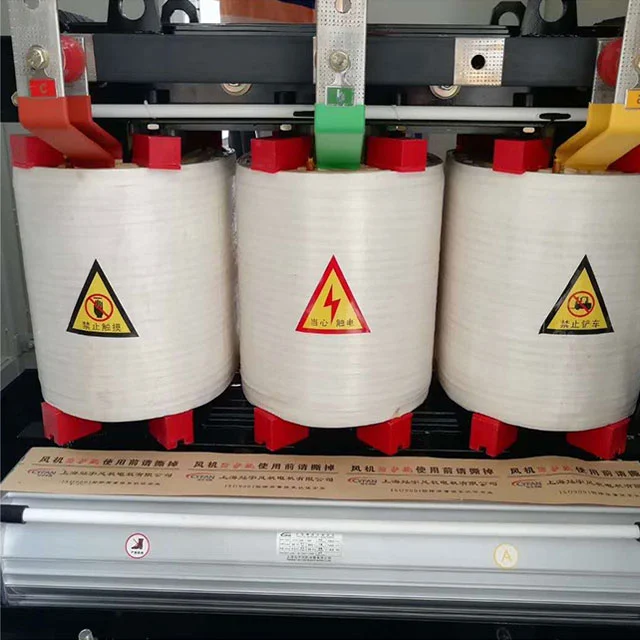

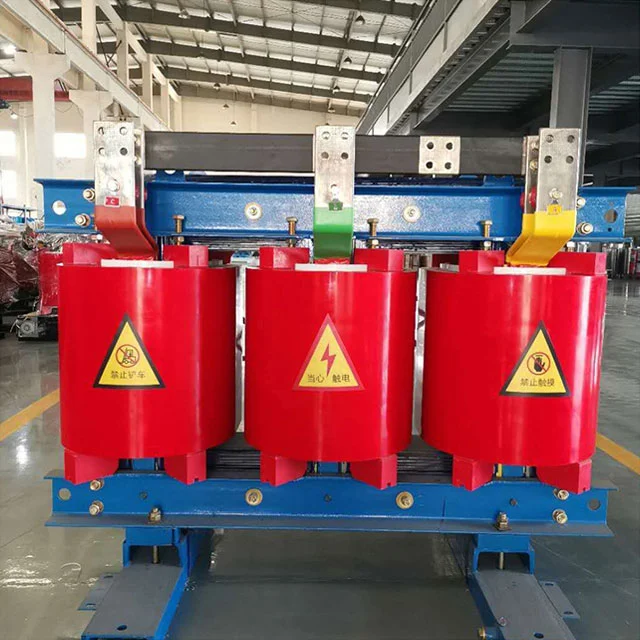

Gumagamit ang coil ng F-class insulated copper wire bilang conductor at glass fiber at epoxy resin composite material bilang insulation. Ang expansion coefficient nito ay malapit sa copper conductor at may magandang impact resistance, temperature change resistance at crack resistance. Ang lahat ng mga bahagi ng glass fiber at epoxy resin ay self-extinguishing at hindi patuloy na masusunog. Kasabay nito, ang mataas na boltahe na coil ay inihagis gamit ang epoxy resin sa ilalim ng 1mbar vacuum state, at walang mga bula sa loob ng coil, na tinitiyak na ang bahagyang discharge ng coil ay maliit. Kasabay nito, ang pagkawala ng transpormer ay epektibong nabawasan.
Ang iron core ng transformer ay gawa sa 30EH120 series ng high-permeability cold-rolled silicon steel sheets na may maayos na grain orientation na na-import mula sa Nippon Steel, Japan, na may 45° full-bevel joints at four-level step-by-step stacking. Ang ibabaw ng iron core ay tinatakan ng insulating resin paint upang maiwasan ang moisture at kalawang, at ang dalawang clamp at fastener ay may anti-corrosion protective layers. Ang buong iron core ay gumagamit ng non-stacked iron yoke at steel pull plate structure, na epektibong binabawasan ang walang-load na pagkawala, walang-load na kasalukuyang at iron core na ingay.
For low voltage and high current coils, the short circuit stress is large when short circuit occurs, and the number of low voltage turns is small. The larger the low voltage current is, the more prominent the problem of unstable ampere-turns will be when the wire winding type is used. The heat dissipation problem also needs to be considered. At this time, the use of foil winding for low voltage can better solve the above problems. First of all, foil products do not have axial turns and axial winding spiral angles. The ampere-turns of high and low voltage windings are balanced, and the axial stress of the transformer is small when short circuit occurs. Secondly, due to its thin insulation, multi-layer air ducts can be set at will in the process, and the heat dissipation problem is also better solved. The internal welding of the coil adopts xenon protection welding on the fully automatic foil winding machine, which has high precision, low welding resistance, and no external welding process. DMD insulation is used between the winding layers, and the ends are sealed and cured with resin after winding.

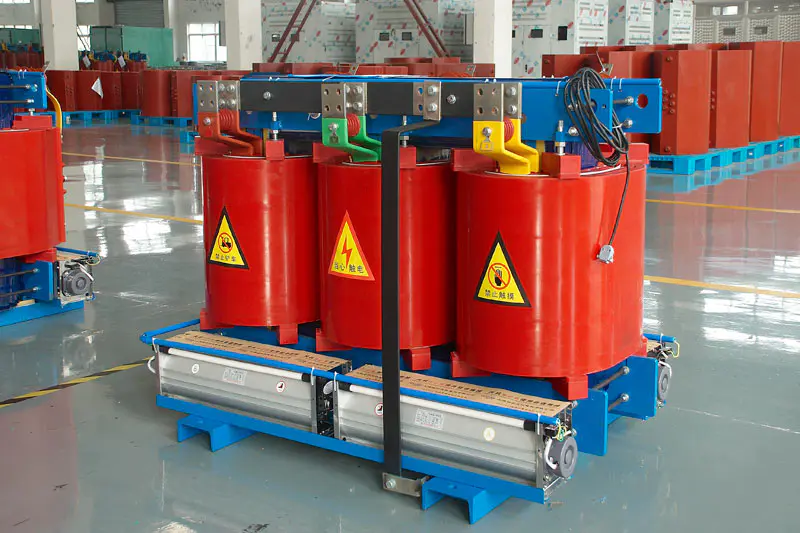

Ang cross-flow top-blowing cooling fan ay pinagtibay, na may mga katangian ng mababang ingay, mataas na presyon ng hangin, magandang hitsura, atbp, at pinahuhusay ang overload na kapasidad ng transpormer. Ang kontrol ng temperatura ay gumagamit ng isang matalinong controller ng temperatura upang mapabuti ang kaligtasan at pagiging maaasahan ng operasyon ng transpormer.
DESCRIPTION NG PRODUKTO
Ang epoxy resin insulated dry type transpormer ay napaka-ligtas na produkto. Maaari itong direktang mai-install sa load center. Ito ay mahusay na gumagana sa 100% humidity environment nang walang pre-drying. Ito ay malawakang ginagamit sa mga constructions field, commercial center, airport, station, port, subway, factory, underground power distribution station, offshore oil drilling platform, power plant atbp.
MGA TAMPOK NG PRODUKTO
● Lumalaban sa sunog
● Moisture resistance
● Madaling pagpapanatili at pag-install
● Tumatakbo nang maayos sa mga mahirap na kondisyon sa kapaligiran
● Produktong hindi nakakadumi
● Mababang pagkawala sa panahon ng komprehensibong operasyon
MGA PARAMETER
| MODELO | WALANG LOAD LOSS (W) |
LOAD LOSS (120%) |
IMPENDENCE (%) |
NOLOAD CURRENT (%) |
NOISE LEVEL (Lpa) dB |
TIMBANG (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |

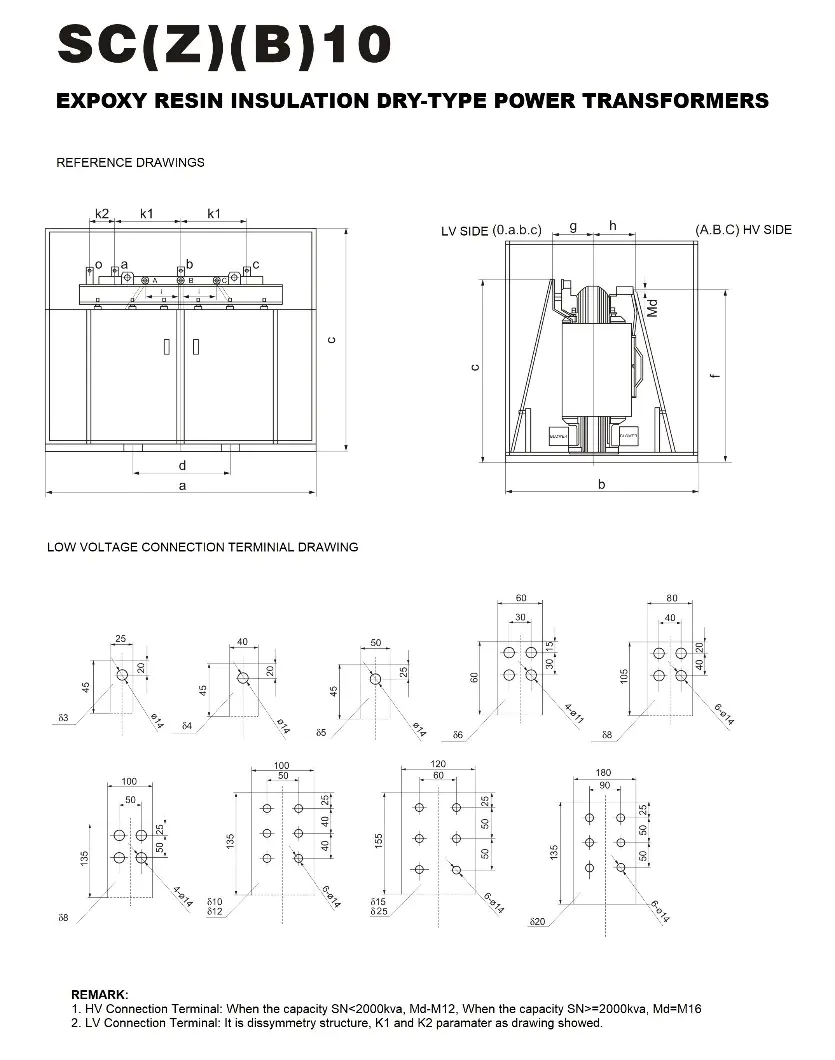

| MODELO | DIMENSION(MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODELO | CAPACITY (KVA) | HABA (MM) |
WIDTH (MM) | TAAS (MM) |
LONGITUDINAL (MM) | HORIZONTAL (MM) | TIMBANG (KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
PROFILE NG KOMPANYA

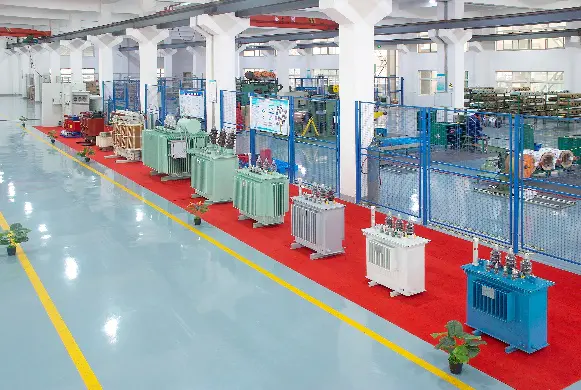

Ang Shanghai Industry Transformers Co., Ltd (SGOB) ay isang full-range na supplier ng mga electrical distribution equipment. Kasama sa aming mga produkto ang:
● Oil-immersed na mga transformer
● 35KV oil-immersed na mga transformer
● Expoxy resin insulation dry-type na power transformer
● Amorphous alloy distribution transformer
● Mga transformer ng photovoltaic
● Wind power transformer
● Mga transformer ng substation na istilong kahon

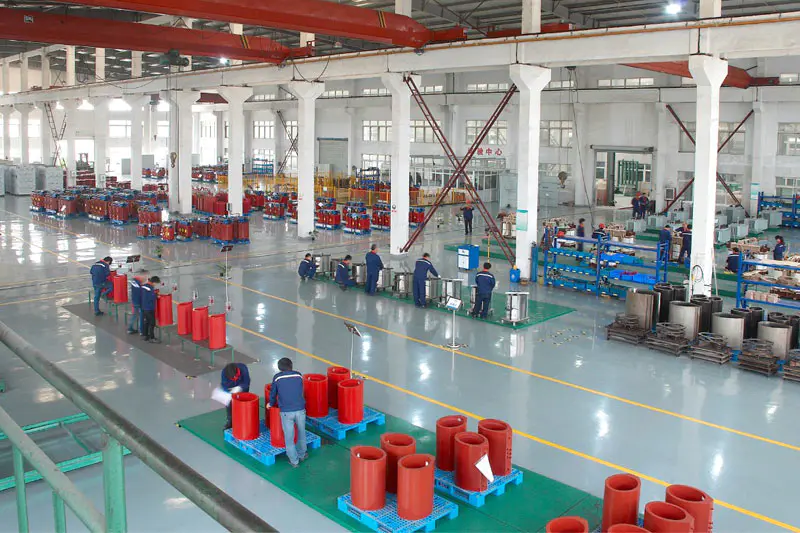

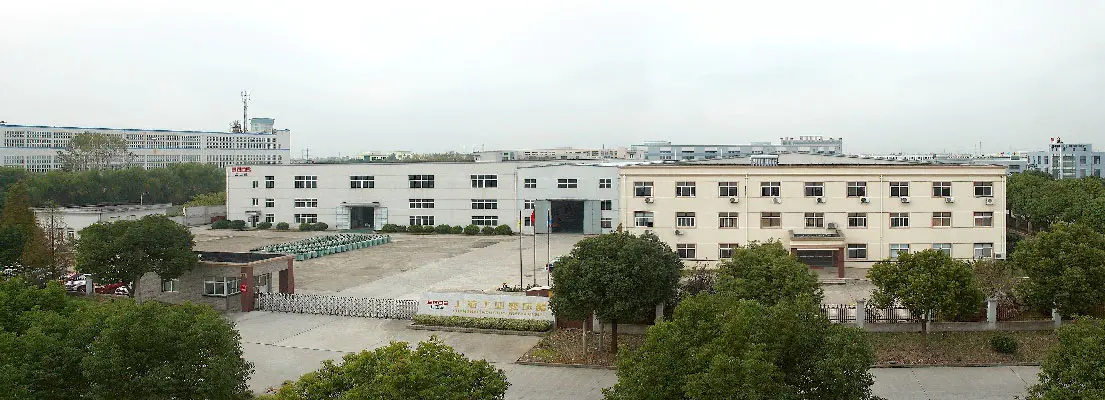

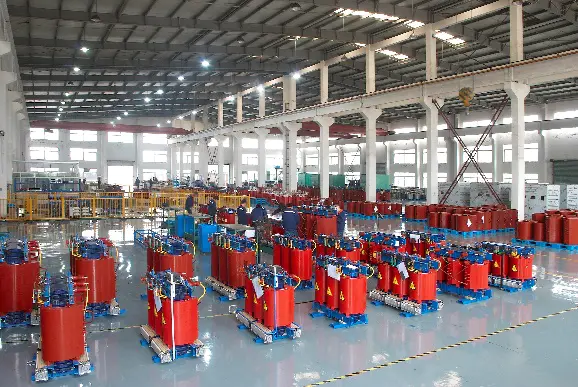

Ang aming kumpanya ay itinatag noong 2007 at ngayon ay may 40,000sqm workshop at higit sa 200 empleyado. Ang aming mga produkto ay malawakang ginagamit sa malawak na hanay ng mga industriya tulad ng pagbuo at pamamahagi ng kuryente, produksyon ng karbon, metalurhiya, langis at gas, kemikal, konstruksyon, daungan, paliparan, riles at imprastraktura ng munisipyo.
Gumagawa din kami ng mga kaugnay na kagamitan tulad ng mga de-koryenteng cabinet at enclosure, mga switchgear box Sa kasalukuyan, pinapalawak namin ang aming linya ng produkto sa iba pang mga lugar na nauugnay sa kuryente tulad ng mga hot shrink connector, mga kable ng kuryente at nauugnay na mekanikal na kagamitan atbp. Ang aming layunin ay bumuo ng isang one-stop platform ng supply ng mga de-koryenteng kagamitan at bahagi para sa aming pandaigdigang customer base.
Umaasa kami sa aming mahigpit na sistema ng kontrol sa kalidad upang maihatid ang pinakamataas na kalidad ng mga produkto. Sa aming 200 empleyado, 46 ang karanasan ng mga inhinyero. Kasama sa aming sistema ng kalidad ang mga kwalipikasyon para sa:
● National Transformers Quality Supervision Center ng China
● ISO-9001:2008 Quality Management System
● ISO-14001:2004 Environmental Management System
● OHSMS18000 Health and Safety System
Our Patents:

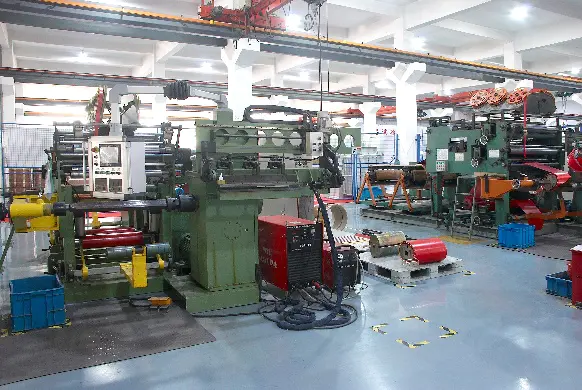

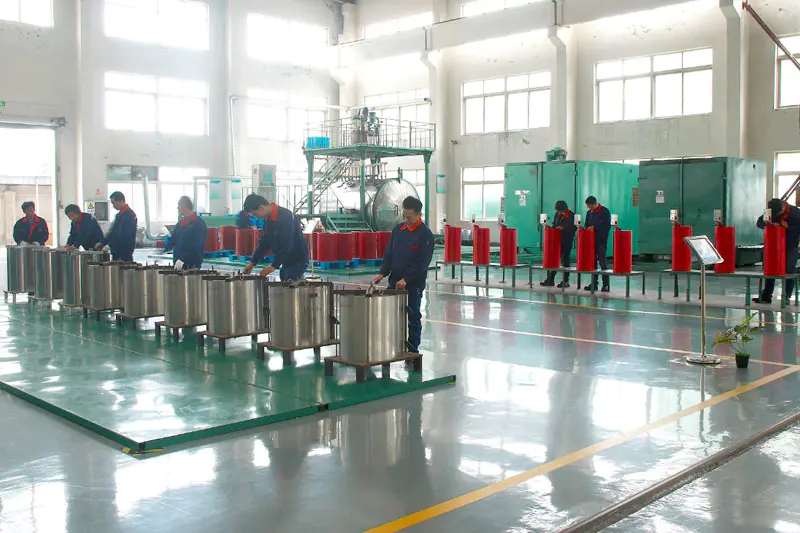

Ang aming mga kakayahan sa paggawa at kalidad ng pagsubok ay kinabibilangan ng:
● Awtomatikong foil winding
● Digital silicone steel sheeting at slitting

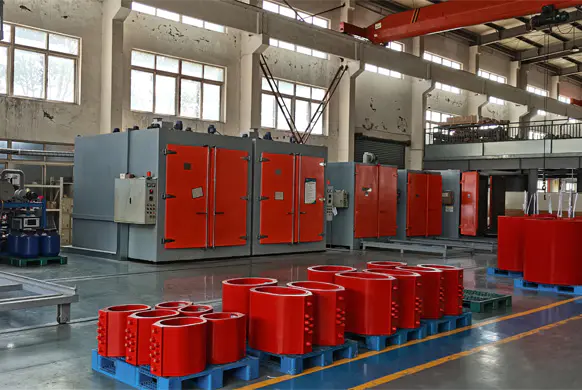

● Ganap na awtomatikong vacuum drying oven at linya ng barnis
● HAEFLY partial discharge tester
● HAEFLY power analyzer
● HAEFLY harmonic analyzer
Ang resulta ay isang napakahusay na produkto ng mataas na kahusayan, mas mababang power dissipation at mababang ingay upang mapakinabangan ang iyong pamumuhunan sa imprastraktura.
