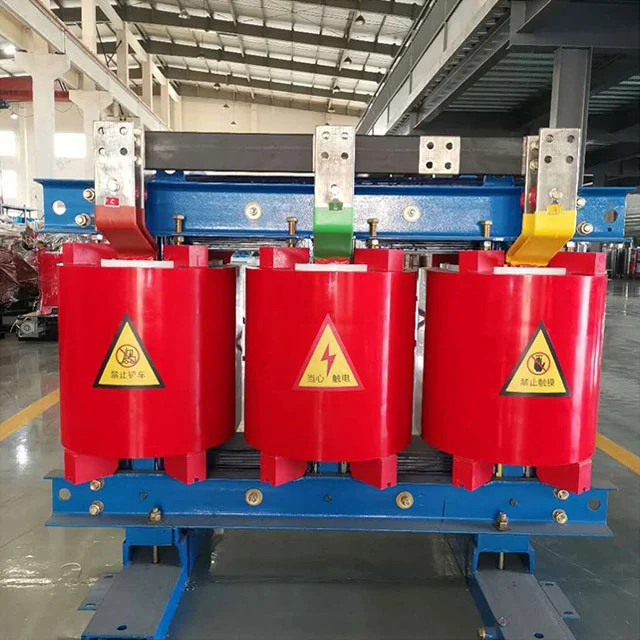

630 kva Tatlong phase dry type transpormer

Ang 630 kVA three-phase dry-type transpormer na ito mula sa SGOB ay nagtatampok ng 100% na tanso na paikot-ikot, 5000V mataas na boltahe, at dalas ng 50Hz/60Hz. Sumusunod ito sa mga pamantayan ng IEC para magamit sa mga halaman ng kuryente, pagpapalit, atbp.  Ang pagpapasadya para sa mga tiyak na kinakailangan ay magagamit. Mangyaring makipag -ugnay sa amin para sa higit pang mga detalye.

Mga Tampok ng Produkto:

1. Ang mga coil ay gumagamit ng mga conductor ng tanso na may fiberglass composite pagkakabukod, vacuum-cast sa epoxy resin para sa isang bubble-free, selyadong istraktura.

2. Ang core ay gumagamit ng mga sheet na naka-oriented na silikon na bakal na may isang stepped-lap na disenyo upang mabawasan ang pagkawala ng hysteresis.

3. Ang mababang bahagi ng boltahe ay gumagamit ng isang istraktura na paikot-ikot na foil na may awtomatikong arcon arc welding para sa pantay na kasalukuyang pamamahagi.

4. Ang isang intelihenteng sistema ng control ng temperatura na may isang axial fan ay kumokontrol sa kahusayan ng paglamig.

5. Ang naselyohang pambalot ay nagtatampok ng paglamig na mga palikpik para sa pinahusay na kombeksyon, at ang isang patong na lumalaban sa kaagnasan ay pinoprotektahan laban sa spray ng asin.

Proseso ng Produksyon:

Pagkatapos ng paikot-ikot, ang wire ng tanso ay pre-impregnated na may insulating varnish, pagkatapos ay vacuum-cast sa epoxy resin para sa paggamot. Ang core ay laser-cut at nakasalansan, na may mga hydraulic clamp na nag-aaplay ng patuloy na presyon. Pagkatapos ng pagpupulong, ang core at coils ay inihurnong upang i -bonding ang mga sangkap. Ang bahagyang paglabas ng pag -scan at harmonic analysis ay isinasagawa bago ang kargamento, na may data na na -upload sa ulap para sa pagsubaybay.

Ang mga pangunahing bentahe sa mga transformer na may immersed na langis:

1. Ang mga transformer na may langis na may langis ay may panganib ng pagtagas ng langis dahil sa pagkabigo ng selyo, na potensyal na nagiging sanhi ng polusyon sa lupa at mga panganib sa sunog; Ang 630 kVA three-phase dry-type transpormer ay nag-aalis ng nasusunog na media, at ang resin sa sarili ay nag-aalsa sa kaso ng isang arko na kasalanan, na pumipigil sa pangalawang pinsala. Ang mga transformer na imersed na langis ay bumubuo ng mga nasusunog na gas sa ilalim ng labis na mga kondisyon, na nangangailangan ng mga sistema ng proteksyon ng gas. Ang mga dry-type na mga transformer ay direktang sinusubaybayan ang temperatura ng pinakamainit na punto gamit ang mga naka-embed na sensor, pagpapabuti ng bilis ng maagang babala at tugon.

2. Sa mga transformer na may langis na langis, ang mga pagbabago sa lagkit ng langis sa mababang temperatura ay nakakaapekto sa kahusayan sa pagwawaldas ng init, at ang mataas na temperatura ay nagpapabilis sa pag-iipon ng pagkakabukod; Ang thermal expansion coefficient ng epoxy resin sa dry-type na mga transformer ay tumutugma sa mga conductor ng tanso, na nagpapanatili ng mekanikal na katatagan sa ilalim ng matinding pagkakaiba-iba ng temperatura. Ang mga transformer na may langis na may langis ay nangangailangan ng pana-panahong kalidad ng langis at pagsubok sa nilalaman ng kahalumigmigan; Ang ganap na selyadong istraktura ng mga dry-type na mga transformer ay nagbibigay-daan sa operasyon sa 100% na mga kahalumigmigan na kapaligiran, tinanggal ang pangangailangan para sa karagdagang mga proteksiyon na enclosure sa mga kapaligiran sa dagat na may kaagnasan ng spray spray.

3. Ang pagpapanatili ng transpormer ng langis ay nangangailangan ng dalubhasang kagamitan sa pagsasala ng langis at mga gastos sa pagtatapon ng basura; Ang hindi sinasadyang pagtagas ay nagreresulta sa mga gastos sa paglilinis ng site; Ang mga dry-type na mga transformer ay nangangailangan lamang ng naka-compress na paglilinis ng hangin para sa akumulasyon ng alikabok sa ibabaw, na walang mga gastos sa kapalit. Ang pagtatapon ng mga transformer na may langis na may langis ay nagsasangkot ng mga mapanganib na pamamaraan ng basura; Ang mga materyales na dry-type ay maaaring mekanikal na durog, pinagsunod-sunod, at mai-recycle, makabuluhang pagtaas ng natitirang halaga. Ang pag-aayos ng transpormer ng langis ay nangangailangan ng mga pamamaraan ng pag-draining ng langis; Ang mga dry-type na mga transformer ay sumusuporta sa modular na paikot-ikot na kapalit, pagbabawas ng downtime.

Mga Tala sa Pagpapanatili

1. Huwag gumamit ng isang high-pressure air gun nang direkta sa heat sink sa panahon ng pagpapatakbo ng isang 630 kVA three-phase dry-type transpormer upang maiwasan ang mga micro-cracks sa dagta.

2. Malinis ang alikabok mula sa mga channel ng dissipation ng init na may malambot na brush kung naipon nang higit sa tatlong buwan.

3. Suriin para sa pagbuo ng kristal ng asin sa mga terminal sa mga lugar ng baybayin bago ang panahon ng monsoon.

4. Magsagawa ng pagsubok sa pagkakabukod ng inter-turn pagkatapos ng isang biglaang maikling circuit.

5. Selyo at mag-imbak sa isang tuyong kapaligiran sa panahon ng pangmatagalang imbakan; Panatilihin ang isang palaging temperatura at kahalumigmigan para sa 48 oras bago mag -restart.

Mas mababa ba ang kapasidad ng labis na karga kaysa sa mga transformer na may langis?

Ang resin-encapsulated windings ay may mas mataas na kapasidad ng thermal, at sa ilalim ng sapilitang paglamig ng hangin, ang patuloy na oras ng labis na labis na oras ay talagang mas mahaba kaysa sa mga transformer na may langis na may langis; Ang bilis ng pagbawi ng pagkakabukod pagkatapos ng isang biglaang maikling circuit ay mas mabilis din.

Mga parameter ng produkto
