Ang SGOB ay isang nangungunang supplier ng China 630kva Dry Transformer. Ipinagmamalaki nito ang isang compact footprint at matibay na konstruksyon, na ginagawa itong perpekto para sa pag-install sa mga kapaligiran na limitado sa espasyo. Tinitiyak ng matatag na build nito ang pangmatagalang pagiging maaasahan at tuluy-tuloy na operasyon, kahit na sa hinihingi na mga setting ng industriya. Ang kakayahan ng transpormer na suportahan ang malalaking load ay ginagawa itong isang mahusay na pagpipilian para sa mga aplikasyon kung saan ang pare-parehong mataas na kapangyarihan ay kritikal.
Mga Bentahe ng Produkto
Ang SGOB 630kva Dry Transformer ay isang de-koryenteng aparato na may mataas na kapasidad, na espesyal na idinisenyo upang matugunan ang mga mahigpit na kinakailangan ng modernong industriyal, komersyal at institusyonal na kapaligiran. Ang makapangyarihang na-rate na kapangyarihan nito na 630kVA ay ginagawa itong maaasahan at mahusay na solusyon sa kuryente.
Ang 630kva Dry Type Transformer ay nakakamit ng isang pagsasanib ng kapangyarihan, kahusayan at pagpapanatili ng kapaligiran sa isang maaasahang produkto. Ang transpormer na ito, na may compact na disenyo, matatag na istraktura at advanced na insulating materials, ay isang mainam na pagpipilian para sa iba't ibang mga aplikasyon, na tinitiyak ang maayos na pamamahagi ng kuryente at mahusay na operasyon.
Ang SGOB 630kva Insulation Dry Type Transformer Transformer ay nag-aalis ng panganib ng pagtagas ng langis, binabawasan ang pagpapanatili at epekto sa kapaligiran. Ang environment friendly na transformer na ito ay umaayon sa pandaigdigang pagsusumikap sa pagpapanatili, na nagpo-promote ng mas malinis na mga solusyon sa enerhiya at pinapaliit ang mga carbon emissions.
Salamat sa SGOB 630kva Dry Transformer ang mga compact at matibay na feature ng disenyo ng Dry-type na mga transformer, maaaring umangkop sa mga kapaligiran sa pag-install na may limitadong espasyo at makatiis ng malalaking power load. Ginagawa nitong mainam na pagpipilian ang feature na ito para sa mga kritikal na lokasyon na may masikip na kundisyon ng espasyo at patuloy na pangangailangan ng mataas na kapangyarihan. Tinitiyak ng matatag na disenyo ng istruktura nito na mapanatili ng kagamitan ang pangmatagalang maaasahan at matatag na operasyon kahit na sa malupit na kapaligirang pang-industriya.
Bilang karagdagan sa kanyang matatag na kakayahan sa paghawak ng kuryente, ang SGOB 630kva Dry Type Power Distribution Transformer ay nag-aalok ng kahanga-hangang kahusayan sa enerhiya. Pinaliit nito ang pagkalugi ng enerhiya, pina-maximize ang paghahatid ng kuryente sa load at binabawasan ang mga gastos sa pagpapatakbo. Ginagawa nitong perpektong pagpipilian para sa mga negosyong naglalayong i-optimize ang kanilang pagkonsumo ng enerhiya at bawasan ang kanilang carbon footprint.
Ano ang ginagawaDry Transformergawin?
Ang mga dry-type na transformer ay pangunahing ginagamit upang makamit ang ligtas na pagbabago ng boltahe at mahusay na pamamahagi. Ang mga ito ay natural na pinalamig ng hangin kaysa sa insulating oil, kaya nagkakaroon ng mga natitirang bentahe tulad ng mahusay na paglaban sa sunog, pagkamagiliw sa kapaligiran at madaling pagpapanatili. Ang ganitong uri ng transpormer ay partikular na angkop para sa mga panloob na lugar o sensitibong kapaligiran na may mataas na mga kinakailangan para sa kaligtasan at kalinisan, tulad ng mga ospital, paaralan, malalaking shopping mall at industriyal na halaman. Samantala, sa mga espesyal na senaryo gaya ng mga tunnel at minahan kung saan may mga potensyal na panganib sa flammability o mga limitasyon sa espasyo, isa rin itong mainam na pagpipilian para sa pagtiyak ng maaasahang supply ng kuryente at pagbabawas ng mga panganib sa sunog.
MGA TAMPOK NG PRODUKTO

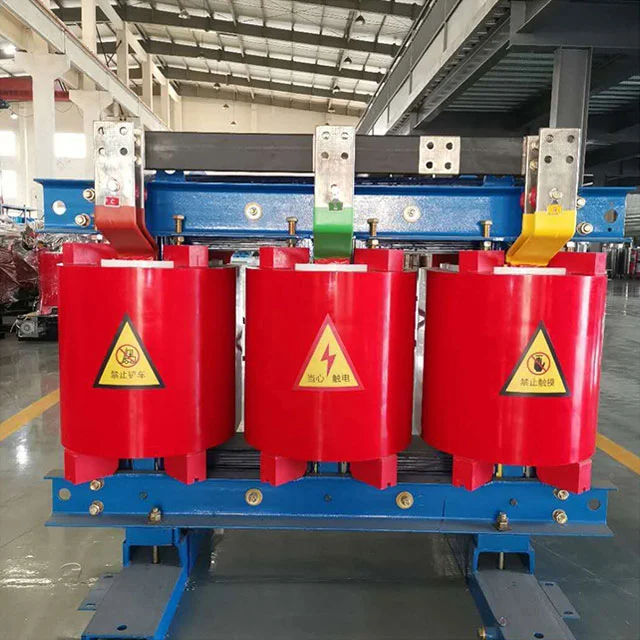

Ang SGOB 630kva Epoxy Resin Cast Dry Type Transformer na ginawa ng Shanghai Industrial Transformer Co., Ltd. ay binuo at idinisenyo sa pakikipagtulungan sa Shenyang Transformer Research Institute sa pamamagitan ng pagpapakilala ng advanced na dayuhang teknolohiya. Ang index ng pagiging maaasahan ng produkto ay umabot sa internasyonal na advanced na antas.
Ito ay ligtas, flame-retardant at fire-proof, walang polusyon, at maaaring direktang i-install sa load center. Ito ay walang maintenance, madaling i-install, may mababang komprehensibong gastos sa pagpapatakbo, mababang pagkawala, mahusay na moisture-proof na pagganap, maaaring gumana nang normal sa 100% na kahalumigmigan, at maaaring magamit nang walang pre-drying pagkatapos ng shutdown. Ito ay may mababang partial discharge, mababang ingay, malakas na function ng pagwawaldas ng init, at maaaring gumana sa 150% rated load sa ilalim ng sapilitang mga kondisyon ng paglamig ng hangin.
Malawak na itong ginagamit ngayon sa mga matataas na gusali, sentrong pangkomersiyo, paliparan, istasyon, pantalan, subway, pabrika, underground distribution station, offshore oil drilling platform, power plant at iba pang lugar na may malupit na kapaligiran at kundisyon ng paggamit.
Mga pangunahing materyales at tampok
Ang iron core ng transformer ay gawa sa 30EH120 series ng high-permeability cold-rolled silicon steel sheets na may maayos na grain orientation na na-import mula sa Nippon Steel, Japan, na may 45° full-bevel joints at four-level step-by-step stacking. Ang ibabaw ng iron core ay tinatakan ng insulating resin paint upang maiwasan ang moisture at kalawang, at ang dalawang clamp at fastener ay may anti-corrosion protective layers. Ang buong iron core ay gumagamit ng non-stacked iron yoke at steel pull plate structure, na epektibong binabawasan ang walang-load na pagkawala, walang-load na kasalukuyang at iron core na ingay.
Para sa mababang boltahe at mataas na kasalukuyang coils, ang short circuit stress ay malaki kapag short circuit ay nangyayari, at ang bilang ng mababang boltahe lumiliko ay maliit. Ang mas malaki ang mababang boltahe na kasalukuyang ay, mas kitang-kita ang problema ng hindi matatag na pagliko ng ampere kapag ginamit ang uri ng wire winding. Ang problema sa pag-aalis ng init ay kailangan ding isaalang-alang. Sa oras na ito, ang paggamit ng foil winding para sa mababang boltahe ay maaaring mas mahusay na malutas ang mga problema sa itaas. Una sa lahat, ang mga produkto ng foil ay walang axial turns at axial winding spiral angles. Ang mga ampere-turn ng mataas at mababang boltahe na windings ay balanse, at ang axial stress ng transpormer ay maliit kapag may short circuit. Pangalawa, dahil sa manipis na pagkakabukod nito, ang mga multi-layer na air duct ay maaaring itakda sa gusto sa proseso, at ang problema sa pagwawaldas ng init ay mas mahusay na nalutas. Ang panloob na welding ng coil ay gumagamit ng xenon protection welding sa ganap na awtomatikong foil winding machine, na may mataas na katumpakan, mababang welding resistance, at walang panlabas na proseso ng welding. Ang pagkakabukod ng DMD ay ginagamit sa pagitan ng mga paikot-ikot na patong, at ang mga dulo ay tinatakan at pinapagaling ng dagta pagkatapos ng paikot-ikot.
Gumagamit ang coil ng F-class insulated copper wire bilang conductor at glass fiber at epoxy resin composite material bilang insulation. Ang expansion coefficient nito ay malapit sa copper conductor at may magandang impact resistance, temperature change resistance at crack resistance. Ang lahat ng mga bahagi ng glass fiber at epoxy resin ay self-extinguishing at hindi patuloy na masusunog. Kasabay nito, ang mataas na boltahe na coil ay inihagis gamit ang epoxy resin sa ilalim ng 1mbar vacuum state, at walang mga bula sa loob ng coil, na tinitiyak na ang bahagyang discharge ng coil ay maliit. Kasabay nito, ang pagkawala ng transpormer ay epektibong nabawasan.
Ang cross-flow top-blowing cooling fan ay pinagtibay, na may mga katangian ng mababang ingay, mataas na presyon ng hangin, magandang hitsura, atbp, at pinahuhusay ang overload na kapasidad ng transpormer. Ang kontrol ng temperatura ay gumagamit ng isang matalinong controller ng temperatura upang mapabuti ang kaligtasan at pagiging maaasahan ng operasyon ng transpormer.
DESCRIPTION NG PRODUKTO
Ang epoxy resin insulated dry type transpormer ay napaka-ligtas na produkto. Maaari itong direktang mai-install sa load center. Ito ay mahusay na gumagana sa 100% humidity na kapaligiran nang walang pre-drying. Ito ay malawakang ginagamit sa mga constructions field, commercial center, airport, station, port, subway, factory, underground power distribution station, offshore oil drilling platform, power plant atbp.
MGA TAMPOK NG PRODUKTO
● Lumalaban sa apoy
● Paglaban sa kahalumigmigan
● Madaling pagpapanatili at pag-install
● Tumatakbo nang maayos sa mga mahirap na kondisyon sa kapaligiran
● Produktong hindi nakakadumi
● Mababang pagkawala sa panahon ng komprehensibong operasyon
MGA PARAMETER
| MODELO | WALANG LOAD LOSS (W) |
LOAD LOSS (120%) |
IMPENDENCE (%) |
NOLOAD CURRENT (%) |
LEVEL NG INGAY (Lpa) dB |
TIMBANG (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODELO | DIMENSION(MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODELO | CAPACITY (KVA) | HABA (MM) |
WIDTH (MM) | TAAS (MM) |
LONGITUDINAL (MM) | HORIZONTAL (MM) | TIMBANG (KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
PROFILE NG KOMPANYA
Ang Shanghai Industry Transformers Co., Ltd (SGOB) ay isang full-range na supplier ng mga electrical distribution equipment. Kasama sa aming mga produkto ang:
● Oil-immersed na mga transformer
● 35KV oil-immersed na mga transformer
● Expoxy resin insulation dry-type na power transformer
● Amorphous alloy distribution transformer
● Mga transformer ng photovoltaic
● Wind power transformer
● Box-style substation transformer
Ang aming kumpanya ay itinatag noong 2007 at ngayon ay may 40,000sqm workshop at higit sa 200 empleyado. Ang aming mga produkto ay malawakang ginagamit sa malawak na hanay ng mga industriya tulad ng pagbuo at pamamahagi ng kuryente, produksyon ng karbon, metalurhiya, langis at gas, kemikal, konstruksiyon, mga daungan, paliparan, riles at imprastraktura ng munisipyo.
Gumagawa din kami ng mga kaugnay na kagamitan tulad ng mga de-koryenteng cabinet at enclosure, switchgear box Sa kasalukuyan, pinapalawak namin ang aming linya ng produkto sa iba pang mga lugar na nauugnay sa kuryente tulad ng mga hot shrink connector, mga kable ng kuryente at nauugnay na kagamitang mekanikal atbp. Ang aming layunin ay bumuo ng isang one-stop na electrical equipment at parts supply platform para sa aming global customer base.
Umaasa kami sa aming mahigpit na sistema ng kontrol sa kalidad upang maihatid ang pinakamataas na kalidad ng mga produkto. Sa aming 200 empleyado, 46 ang karanasan ng mga inhinyero. Kasama sa aming sistema ng kalidad ang mga kwalipikasyon para sa:
● National Transformers Quality Supervision Center ng China
● ISO-9001:2008 Quality Management System
● ISO-14001:2004 Environmental Management System
● OHSMS18000 Health and Safety System
Ang aming mga Patent:
Ang aming mga kakayahan sa paggawa at kalidad ng pagsubok ay kinabibilangan ng:
● Awtomatikong foil winding
● Digital silicone steel sheeting at slitting
● Ganap na awtomatikong vacuum drying oven at linya ng barnis
● HAEFLY partial discharge tester
● HAEFLY power analyzer
● HAEFLY harmonic analyzer
Ang resulta ay isang mahusay na produkto ng mataas na kahusayan, mas mababang power dissipation at mababang ingay upang mapakinabangan ang iyong pamumuhunan sa imprastraktura.
